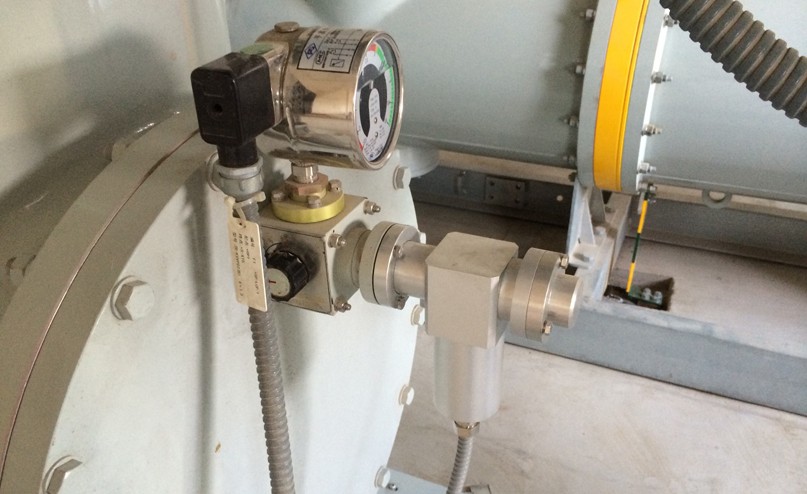

KVMD SF6微水密度在線監測系統

一、功能特點：

1. 在線監測SF6氣體濕度、密度與溫度；
2. 在線監測氣體泄漏與泄漏報警；
3. 可按預設值或用戶給定值自動啟動低壓報警和閉鎖裝置
4. 預留RS-485/CAN總線通訊接口；
5. 通過后臺軟件自動繪制狀態變化趨勢圖；
6. 大屏幕液晶顯示器現場顯示實時數據，具備屏幕保護和聲控顯示功能；
7. 手持遙控器設置報警與閉鎖門限值和顯示方式；
8. 全密封，抗干擾，適用于室外和低溫環境。
9. 高精度與高可靠性，變送器采用了進口高穩定性傳感器，傳感器經變送器內部電路的修正、補償，其輸出線性度好，精度高；
10. 實現在線監測監控和狀態檢修，該監測器可長期掛線運行。其配備的RS-485/CAN通訊接口，可將監測數據實時上傳至監控中心。當被測氣體指標超標時，監測器將自動按事先設定的門限上傳報警或閉鎖信號至遠方監控中心，或直接啟動報警、閉鎖裝置。
11. SF6氣體綜合在線監測技術的應用，可以實現斷路器的狀態監測，有利于及時掌握設備的運行狀態，保障電力系統的安全穩定運行，使?fàn)顟B(tài)檢修得以實現，減少檢修費用和停電時間，從而提高管理水平。
12. 結構獨特，安裝使用方便，監測器采用全封閉設計，外形獨特美觀，傳感器、電源、數據輸出電路和監測顯示器安裝在同一機殼內。

二、技術指標 ：
濕度指標：

1. 測量范圍：50～1,000 μl/l或-60℃～+20℃
2. 測量精度：≤±5％ F.S.
3. 報警門限：300μl/l
4. 溫度測量范圍：-60℃～+125℃
5. 溫度測量精度:±1℃

密度指標：

1. 測量范圍：0.01～1.00 MPa 或定制
2. 測量精度：優于±1％ F.S.
3. 報警門限：0.52 MPa 或自設置
4. 報警解除：0.53 MPa 或自設置
5. 閉鎖門限：0.50 MPa 或自設置
6. 閉鎖解除：0.51 MPa 或自設置

三、其它指標：

1. 通訊接口：隔離型RS-485/CAN
2. 通訊速率：2400 bps
3. 電源電壓：24VDC或85V～265V AC
4. 工作環境：-40℃～＋55℃ ≤95％RH
5. 接口與尺寸：設備接口：M20×1.5螺紋
